Projetos do guindaste com elétroimã

 Funções de cada integrante do grupo:

-Base: Luiz Eduardo (Parte de acionamento) e Diogo (Estrutura de madeira)

-Paraquedas: Diogo

-Foguete: Cauã

Materiais:

- 2 tabuas (52x20x4cm)

- 1 tabua (46x15x3cm)

- 3 metros de mangueira de alta pressão ¼ de polegada (300psi)

- Bico de bicicleta

- Uma abraçadeira de aço (1/4)

- Cano (1 polegada)

- Cano de esgoto (1,5 polegadas)

- Barbante

- Pedaço de chinelo

- Pregos e martelo

- 2 parafusos com um arco na cabeça (parafuso pitão)

- Fita isolante

- 8 abraçadeiras de nylon (20 cm)

- Cola quente

- Lixa de madeira (P 150)

- Furadeira

- Uma broca (10mm) e uma broca chata (1 polegada)

- Um saco plástico de lixo médio

- Tesoura

- Chave de fenda

- 2 garrafas pet de 600 ml e 1 garrafa pet de 2 L

- Abraçadera de Aço 1"

- Pasta plástica (para fazer as aletas).







BASE:

 1° passo: Deixar as duas tabuas maiores paralelas com uma distância de 20 cm, pregar a tabua menor no centro e perpendicular as duas tabuas.

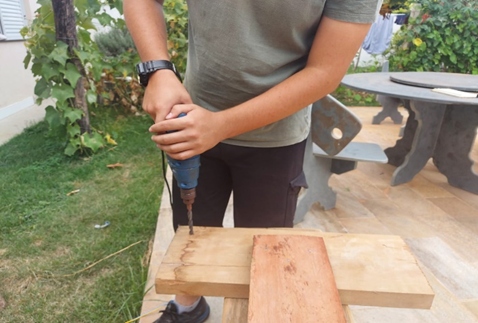

2° passo: fazer  furos (10mm) nas extremidades das tabuas maiores, para fixá-las com pregos no chão.



3° passo: Fazer um furo com a broca chata de 1 polegada no centro da tabua menor para fixar o cano (1 poleg.).

4° passo: pegar uma tampa de garrafa pet e fazer um furo de 10 mm, ponha ela na borda superior do cano fixado na base.

5° passo: pegar as abraçadeiras de nylon e prender em volta do cano, com a cabeça ultrapassando 25mm da tampa

6° passo: fazer furo para cada um dos dois lados do cano de esgoto de 1,5” para poder passar o barbante.

7° passo: adaptar a mangueira na bomba com um pino de bicicleta, e prender com abraçadeira de aço.

8°passo: Parafusar dois parafusos Pitão na tábua menor, cada um posicionado ao lado de seu respectivo furo feito no cano de 1,5”, que será o dispositivo para destravar o foguete, sendo puxado por um barbante.



9° passo: passar a mangueira pelo cano fixado na tábua menor, juntamente com a tampa de garrafa pet.

10° passo: fazer uma rolha feita de chinelo com diâmetro externo igual a 27mm diâmetro interno igual a 10mm, por onde será passada a mangueira. Feito isso, passar fita isolante um pouco acima da rolha para que a pressão exercida pela bomba não empurre a mangueira para fora da garrafa.

PARAQUEDAS:

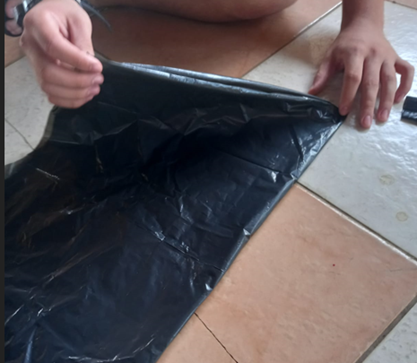

1°passo: Cortar extremidade inferior do saco



 2°passo: realizar um corte fazendo com que saco possua um formato retangular, e dobrá-lo ao meio duas vezes

3°passo: dobrar o saco pela diagonal



4° passo: Fazer um corte arredondado no saco.



5° passo: Fazer um corte na ponta do saco dobrado para assim fazer o furo do paraquedas.

 6° passo: Fazer 8 furos divididos igualmente nas extremidades do paraquedas. Feito isso, prender um barbante em cada furo com comprimento de 25 cm.

FOGUETE:

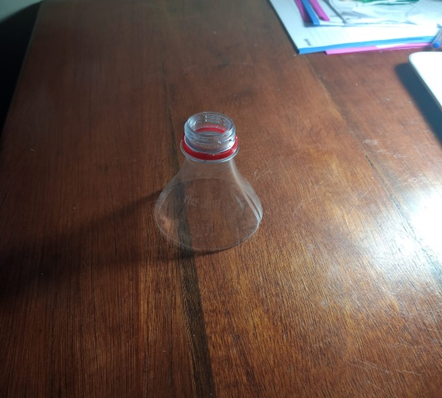

1° passo: pegar uma garrafa de 600ml e cortar o cônico da garrafa.

2° passo: cortar uma tira retangular (7x24cm) da garrafa pet de 2L.

3° passo: colar com a cola quente a tira retangular pouco antes da boca da 2° garrafa de 600ml (servira para fazer o foguete), de forma que ela fique cilíndrica.

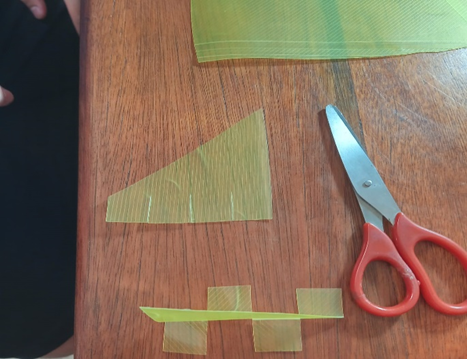

 4° passo: fazer as aletas com a pasta plástica, cortar 4 aletas idênticas para que na hora do lançamento o foguete esteja balanceado, após recortar faça três rasgos e dobre as tiras.

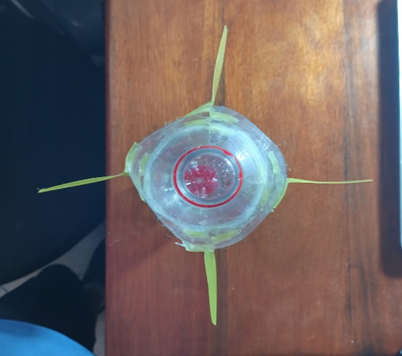

5° passo: colar com cola quente as aletas no cilindro feito no foguete com espaçamento de 90° ente cada uma das aletas. Cole o cônico cortado da 1ªgarrafa na base da 2ªgarrafa

TESTES:



Foram realizados 3 testes no total.

  1° teste; foguete ficou 24 segundos no ar com metade da garafa preenchida de água e preção de 120 psi.

  2° teste; foguete ficou 27,5 segundos no ar com 1/3 da garafa preenchida de água e preção de 120 psi.
  3° teste; foguete ficou 28 segundos no ar com 2/5 da garafa preenchida de água e preção de 120 psi.
