Integrantes: Cauã N°6; Diogo F. N°8; Luiz Eduardo N°17

Estudo detalhado das Aletas do foguete

Responsável pelas Aletas do foguete: Cauã Souza

Para que servem as aletas de um foguete?

As Aletas (ou empenas) de um foguete são responsáveis por conferir uma maior estabilidade do voo do foguete. Sendo assim, devem ser projetadas levando em conta um material que não influencie muito no peso, devendo ser, portanto, um material leve. De modo mais técnico, as aletas levam função de manter o centro de pressão do foguete atrás de seu centro de massa, garantindo assim um voo retilíneo e estável.

Como fazer?

1° passo: Primeiro devem ser feitas quatro peças iguais a partir da pasta plástica que consta nos materiais a serem utilizados. As 4 peças devem ter o formato de um trapézio retângulo. Feito isso, devem ser feitos três rasgos, de modo a compor quatro bandas de medidas iguais, onde 2 sejam dobradas para um lado, e as outras duas sejam dobradas para o outro lado, conforme representado na figura abaixo:

2° passo: Feitas as Aletas do foguete, basta colá-las simetricamente, formando um espaçamento de 90° entre cada uma delas. Elas auxiliarão o foguete a desenvolver um voo mais estável.

Quais tipos de aletas existem?

É possível citar quatro modelos de aletas: trapézio, trapézio curto, triangular e delta.

As aletas de maior desempenho são aquelas de menor área, pois com uma aleta menor, o arrasto produzido também será menor, produzindo assim uma estabilidade um pouco menor, mas com menor resistência.

Quantas aletas usar?

A quantidade de aletas, varia conforme o que se prioriza no projeto.

Tendo em vista que a utilização de apenas duas aletas no foguete é inviável, por não conferir uma alta qualidade da trajetória do voo, e que quanto menor a quantidade de aletas, menor a resistência ao movimento do foguete, visto que a área lateral das aletas produz grande força de arrasto, a quantidade ideal a ser empregada é de três aletas.

Deve-se posicionar três aletas dispostas verticalmente em relação ao foguete, e apresentado espaçamento de 120° uma em relação a outra.

Isto é válido quando se procura um foguete capaz de produzir uma trajetória de baixo tempo de execução, e onde não se priorize uma estabilidade ideal.

Quando o projeto tem o objetivo de apresentar um foguete, no qual a relevância da estabilidade do voo é maior que sua velocidade, a quantidade ideal a ser utilizada é de quatro aletas.

Um maior número de aletas será capaz de configurar oscilações de menor influência na trajetória do foguete durante o voo, porém aumentará a força de arrasto, limitando assim seu alcance e velocidade.

Aplicando as aletas no foguete

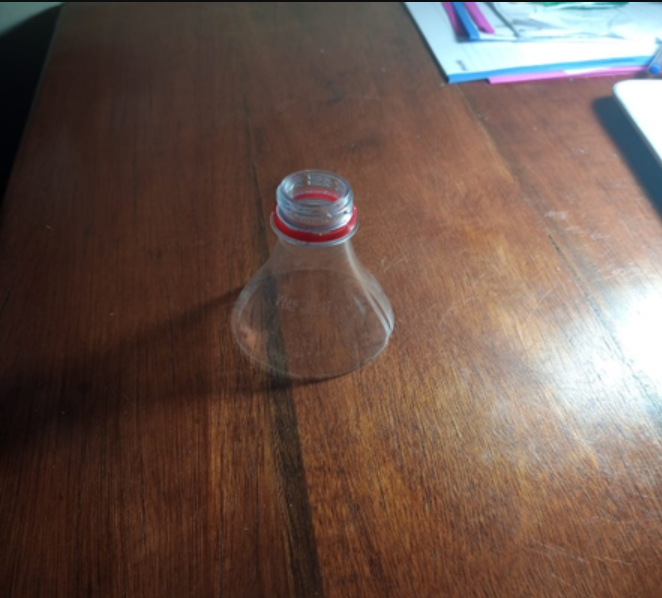

1°passo: Com uma garrafa de 600 ml em mãos, recortar sua parte cônica.

2°passo: Cortar uma tira plástica (7cm x 24cm) a partir da garrafa PET de 2 litros.

3°passo: Colar com a cola quente a tira retangular pouco antes da boca da 2ª garrafa de 600 ml(que será o foguete) de forma a fazer com que a garrafa assuma uma forma cilíndrica.
